Como identificar o Eletrodo e escolher a Corrente correta para soldar?

Escrito em 12 de Set. de 2019


É vulgar no trabalho do dia-a-dia, depararmo-nos com situações em que não conhecemos a identificação do eletrodo com o qual iremos soldar. Isto pode acontecer quando a etiqueta da embalagem está danificada ou quando se desconhece a nomenclatura utilizada. Então, neste post da ACADEMIA IDEALSOLDA iremos dar algumas dicas sobre qual o tipo de eletrodo deveremos utilizar para cada aplicação.

Normalmente, um eletrodo trará uma identificação impressa no seu revestimento, na extremidade próxima à ponta. Esta identificação é composta por uma letra e quatro números. A sigla pertence normalmente à norma americana de Soldadura AWS (American Welding Society)

Aços carbono (vulgarmente chamado de Ferro)

No geral para eletrodos revestidos para aço-carbono, tendo em conta a norma AWS 5.1, podemos verificar que a letra E (imagem abaixo) indica que se trata de um eletrodo revestido. Os dois dígitos seguintes,  indicam-nos o limite de resistência, medido em psi. Neste caso, de acordo com a AWS, utilizando o exemplo de um eletrodo classificado como E6013, este corresponde a uma resistência mínima à tração de 60.000 psi (cerca de 42Kg / mm2 ou 415 MPa).

O terceiro número indica a posição de soldadura. Esta informação é de extrema importância para sabermos se podemos trabalhar na posição desejada para o trabaho que temos em mãos! Assim no nosso caso, na classificação E 6013, o número 1 indica que podemos soldar em todas as posições.

Por outro lado, se tivéssemos um número 2, a posição de soldadura seria apenas a posição baixo e vertical. Se fosse 4, todas as posições seriam possíveis, incluindo a vertical descendente.

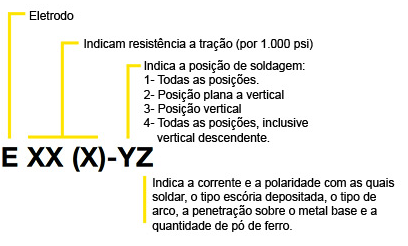

Neste esquema, mostramos-lhe as possíveis classificações:

O quarto dígito é de extrema importantância para conhecermos o eletrodo revestido que temos em mãos! Este permite saber:
• A corrente que devemos utilizar e a polaridade a ser utilizada, nos casos em que é importante definir. A corrente pode ser contínua ou alterna. No caso de corrente contínua, existem duas possíveis polaridades: positiva ou negativa.
• Que tipo de escória é depositada na Soldadura. Esta pode ser celulósica, rutílica ou básica.
• Que tipo de arco que se produz na soldadura: forte, fraco ou médio.
• A penetração sobre o metal base, que pode ser pouca, média ou profunda.
• A quantidade de pó de ferro, que pode chegar até 50%.

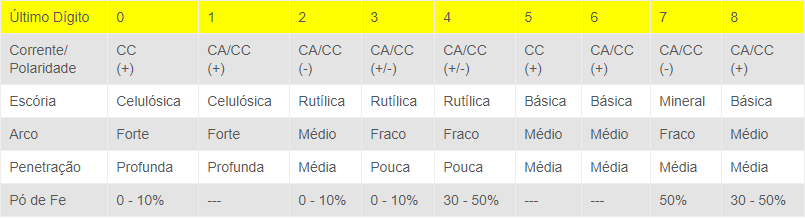

Nesta tabela mostramos-lhe as características indicadas pelo último dígito:

Para além desta classificação descrita acima, a norma AWS permite, para eletrodos de revestimento básico, utilizar uma classificação opcional. Estes eletrodos utilizam uma sigla que é acrescentada à classificação básica da norma AWS. São elas: R e HZ, sendo R = Eletrodo resistente à humidade em condições ambiente de temperatura equivalente a 26,7ºC, humidade relativa do ar de 80%, para uma exposição de 9 horas à humidade, o nível de absorção deve ser inferior a 0,4%. Temos como exemplo mais habitual o Eletrodo E7018R.

A segunda classificação adicional (HZ) diz respeito ao nível de hidrogénio do eletrodo, sendo que a letra Z equivale ao nível de hidrogénio (16, 8, 4 ml (H2) / 100g de metal depositado). Exemplo: E7018H4.

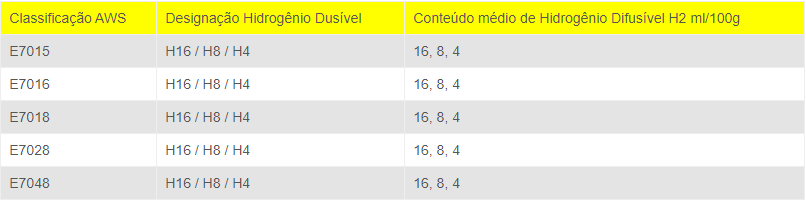

Aqui, mostramos-lhe as classificações opcionais em relação à quantidade de hidrogénio:

Estes são apenas alguns exemplos que podemos encontrar na indústria. Para mais informações, recomendamos consultar a norma AWS 5.1.

Agora, deixamos-lhe aqui uma grande dica: há uma maneira simples de calcular a corrente de soldadura, em função do diâmetro do eletrodo! Calcule 30A de corrente de soldagem para cada milímetro de diâmetro. Alertamos que este será um valor aproximado de corrente e que poderá aumentar ou diminuir de acordo com a aplicação e trabalho que está a executar.

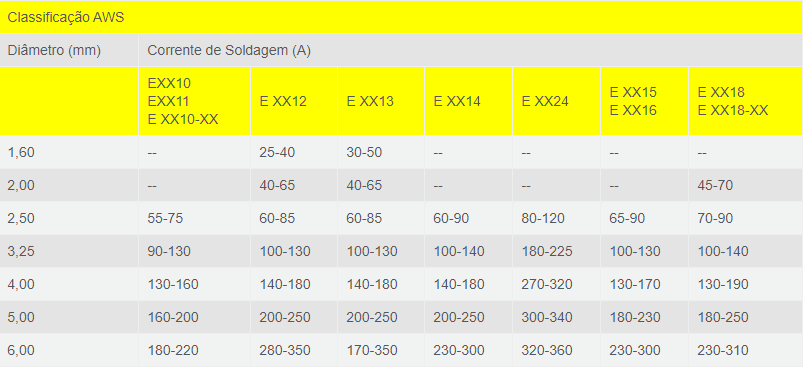

Finalmente, nesta última tabela resumimos a relação entre corrente e diâmetro do eletrodo:



Esperemos que esta informação lhe tenha sido útil e convidamo-lo a visitar a página da nossa loja online onde poderá comprar vários tipos de eletrodos!



×
